伦理国产_美味客房沙龙_HD中文字幕在线播放,最美情侣视频播放观看大全,善良的嫂子,台球厅艳遇

不銹鋼制品管的壓扁試驗標(biāo)準(zhǔn)

不銹鋼制品管工藝性能檢驗可以通過壓扁試驗、彎曲試驗、擴(kuò)口試驗、卷邊試驗等方面進(jìn)行檢驗，用以檢驗鋼管在隨后加工制造工藝過程中自身質(zhì)量的適用能力。常用的工藝性能檢測有壓扁、彎曲、卷邊、擴(kuò)口試驗等。之前分享過擴(kuò)口試驗標(biāo)準(zhǔn)與彎曲試驗標(biāo)準(zhǔn)，下面罡正不銹鋼帶你了解不銹鋼制品管的壓扁試驗標(biāo)準(zhǔn)。

一、范圍

1、本標(biāo)準(zhǔn)規(guī)定了測定圓形橫截面金屬管塑性變形能力的壓扁試驗方法，包括顯示其缺陷。

2、本標(biāo)準(zhǔn)適用于外徑不超過600 mm，壁厚不超過外徑的15%的金屬管。本標(biāo)準(zhǔn)適用的金屬管外徑和壁厚范圍可以在相關(guān)的產(chǎn)品標(biāo)準(zhǔn)中做更詳細(xì)的規(guī)定。

二、符號、名稱和單位

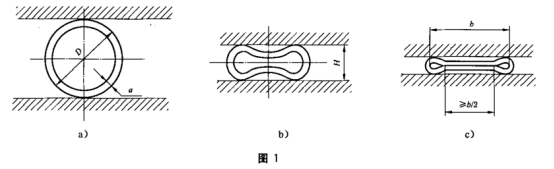

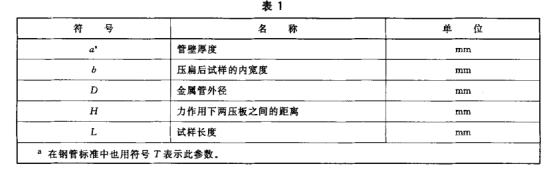

      本標(biāo)準(zhǔn)使用的符號、名稱和單位在表1和圖1中規(guī)定。

三、原理

1、垂直于金屬管縱軸線方向?qū)σ?guī)定長度的試樣或金屬管端部施加力進(jìn)行壓扁,直至在力的作用下兩壓板之間的距離達(dá)到相關(guān)產(chǎn)品標(biāo)準(zhǔn)所規(guī)定的值[見圖la)和圖1b)]。

2、如為閉合壓扁,試樣內(nèi)表面接觸的寬度應(yīng)至少為標(biāo)準(zhǔn)試樣壓扁后其內(nèi)寬度b的1/2[見圖1c)]。

四、實驗設(shè)備

1、試驗機(jī)應(yīng)能將試樣壓扁至規(guī)定的兩平行壓板之間的距離。壓板應(yīng)具有足夠剛度。

2、壓板的寬度應(yīng)超過壓扁后的試樣寬度,即至少為1.6D。壓板的長度應(yīng)不小于試樣的長度。

五、試樣

1、試樣長度應(yīng)不小于10 mm，但不超過100 mm。試樣的棱邊允許用銼或其他方法將其倒圓或倒角。（注：如果試驗結(jié)果滿足試驗要求，可以不對試樣的棱邊倒圓或倒角。）

2、如要在一根全長度不銹鋼制品管的管端進(jìn)行試驗時，應(yīng)在距管端面為試樣長度處垂直于管縱軸線切口，切割深度至少達(dá)外徑的80%。‘’

六、試驗程序

1、試驗一般應(yīng)在10℃～35℃的室溫范圍內(nèi)進(jìn)行。對要求在控制條件下進(jìn)行的試驗，試驗溫度應(yīng)為23℃士5℃。

2、試樣置于兩壓板之間。

3、 焊接管的焊縫應(yīng)置于相關(guān)產(chǎn)品標(biāo)準(zhǔn)所規(guī)定的位置。

4、沿垂直于管子縱軸線方向移動壓板進(jìn)行壓扁試驗。

5、出現(xiàn)爭議時，壓板的移動速率不應(yīng)超過25 mrn/ min。

6、對壓扁試驗結(jié)果的說明應(yīng)依據(jù)相關(guān)產(chǎn)品標(biāo)準(zhǔn)的要求。當(dāng)產(chǎn)品標(biāo)準(zhǔn)中沒做規(guī)定時，在不使用放大鏡的情況下，如果無可見裂紋，應(yīng)評定為合格。僅在試樣棱角處的輕微開裂不應(yīng)判廢。

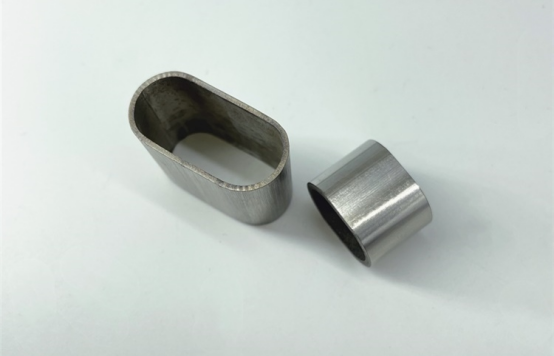

以上就是不銹鋼制品管的壓扁試驗標(biāo)準(zhǔn)，通過這個試驗方法，可以測定圓形橫截面不銹鋼管壓扁至規(guī)定尺寸的塑性變形能力。其次，一批合格的不銹鋼制品管在壓扁試驗后，不會出現(xiàn)裂紋、裂口或破損等現(xiàn)象。更多詳情的內(nèi)容，請查看標(biāo)準(zhǔn)GB/T 246-2007《金屬管 壓扁試驗方法》。
